顯示儀表

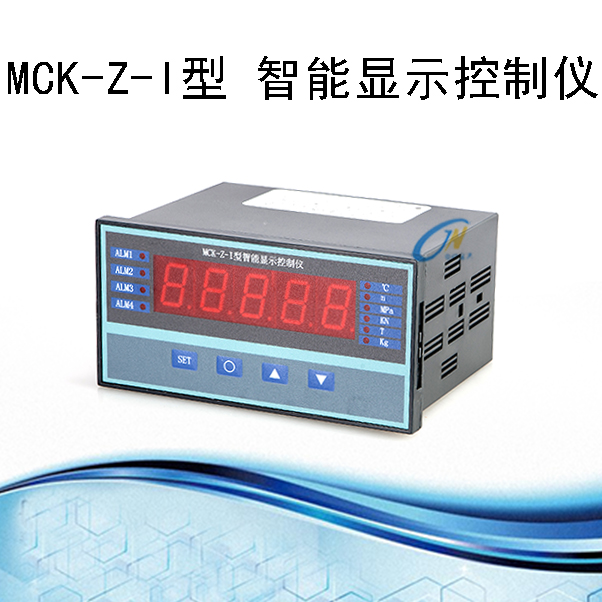

MCK-Z-I型 智能顯示控制儀
功能簡介：
1、性能穩(wěn)定、可靠；測量準確、直觀。
2、與各種具有線性輸出特性的傳感器配套。
3、多種報警方式選擇、繼電器控制輸出。
4、自動/手動清零、峰值記憶。
5、串行RS-232 / RS-485通信。
6、模擬量同步輸出
7、標定簡單，10點折線修正。
技術參數：
|
輸入方式 |
mV信號、標準變送信號或頻率信號 |
|
精度 |
± 0．02 %F·S （23 ℃ ± 5 ℃） |
|
采樣速度 |
10次/秒；80次/秒（默認10次/秒） |
|
顯示方式 |
5位0.8英寸高亮LED數碼管,亮度四級可調； 顯示范圍-19999--99999； |
|
報警輸出 |
最多四路，每路可選下限、上下限、上下限區(qū)間報警； 觸點容量：（3A/220VAC）； |
|
模擬量輸出 |
0-5V、1-5V、4-20 mA等可選（訂貨時說明） |
|
通訊接口 |
標準串行RS-232/485接口、多機地址范圍0-99； 波特率2400-38400bps；（訂貨時說明） |
|
通訊波特率 |
2400、4800、9600、19200bps默認9600 |
|
消耗功率 |
小于5 VA |
|
使用溫度 |
-20～50℃ |
|
電源 |
220VAC/50Hz或24VDC可選，默認220VAC |
|
外形尺寸 |
160（L）×80（H）×125（D）標準插裝機箱。 |
|
開孔尺寸 |
152L x 76W |
選型表：
|
MCK-Z-I/ |
160（L）×80（H）×125（D）標準插裝機箱。 |
||||||
|
供電電源 |
V0 |
220 VAC |
|||||
|
V1 |
24 VDC |
||||||
|
輸出繼電器 |
T0 |
兩路繼電器 |
|||||
|
T1 |
三路繼電器 |
||||||
|
T2 |
四路繼電器 |
||||||
|
輸出繼電器 |
T0 |
兩路繼電器 |
|||||
|
T1 |
三路繼電器 |
||||||
|
T2 |
四路繼電器 |
||||||
|
變送輸出 |
A0 |
無 |
|||||
|
A1 |
電流 （4-20mA、12±8mA） |
||||||
|
A2 |
電壓（0-5V、1-5V、3±2V） |
||||||
|
通訊輸出 |
S0 |
無 |
|||||
|
|
S1 |
RS485 |
|||||
|
|
S2 |
RS232 |
|||||
|
非標功能 |
N |
||||||
