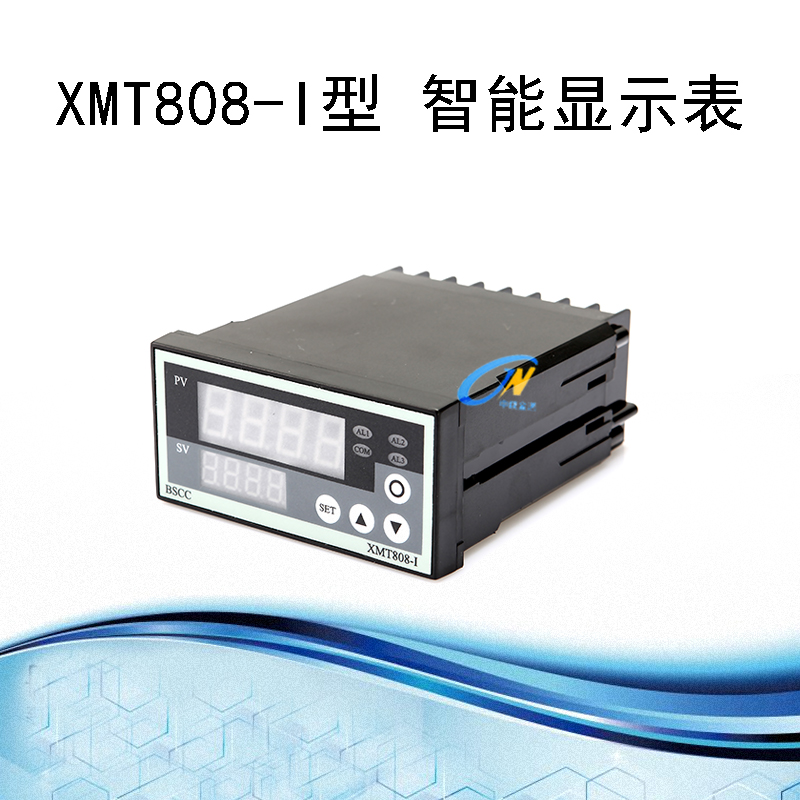

XMT808-I型 智能顯示表
功能簡介：
◆ 顯示測量值
◆ 設定控制值及輸出控制方式（可選）
◆ 校準功能
◆ 去皮功能
◆ 峰值保持
技術參數：
|
輸入方式 |
mV信號、標準變送信號 |
|
精度 |
± 0．05 %F·S （23 ℃ ± 5 ℃） |
|
采樣速度 |
10次/秒（40次/秒） |
|
顯示方式 |
0.56英寸、0.32英寸高亮LED數碼管,亮度四級可調； 顯示范圍：-1999 ～ 9999； |
|
報警輸出 |
最多三路，每路可選下限、上下限、上下限區間報警； 觸點容量：（3A/220VAC） |
|
模擬量輸出 |
0-5V、4-20 mA等可選，訂貨說明 |
|
通訊接口 |
標準串行RS232/RS485雙向接口、多機地址范圍0-99； |
|
通訊波特率 |
2400、4800、9600、19200bps默認9600 |
|
消耗功率 |
小于5 VA |
|
使用溫度 |
-20 ～ 50 ℃ |
|
電源 |
220VAC/50Hz或24VDC可選，默認220VAC |
|

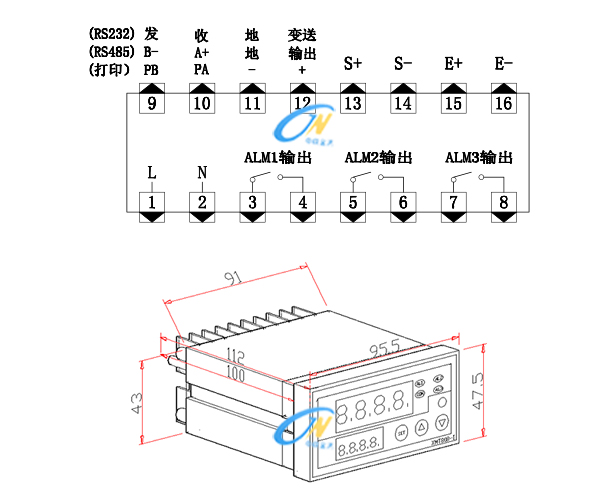

外形尺寸 |
96（L）×48（H）×110（D）標準插裝機箱。 |
|
開孔尺寸 |
92L x 45W |
選型表：
|
XMT808-I/ |
96（L）×48（H）×110（D）標準插裝機箱。 |
|||||
|
供電電源 |
V0 |
220 VAC |
||||
|
V1 |
24 VDC |
|||||
|
輸出繼電器 |
T0 |
兩路常開繼電器 |
||||
|
T1 |
三路常開繼電器 |
|||||
|
變送器輸出 |
A0 |
無 |
||||
|
A1 |
4-20 mA |
|||||
|
A2 |
0-5 V |
|||||
|
通訊輸出 |
S0 |
無 |
||||
|
S1 |
RS485 |
|||||
|
S2 |
RS232 |
|||||
|
非標功能 |
N |
|||||
