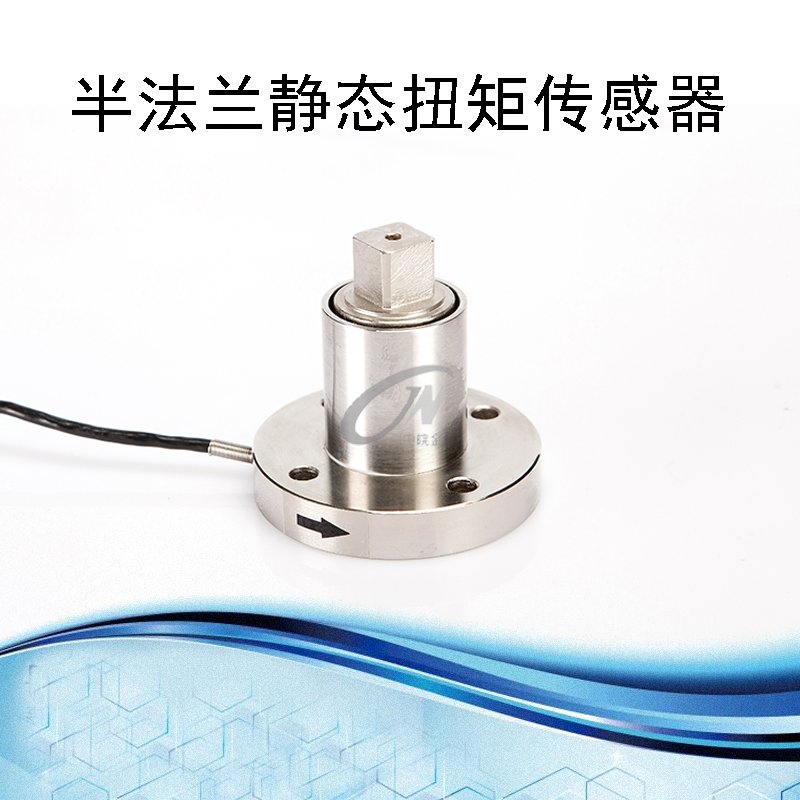

BCNT-T型 半法蘭靜態扭矩傳感器
特點及用途：
高精度、高穩定性、抗干擾。
適用于適用于靜態、非連續旋轉的扭矩力值測量。
技術參數：
|
量程 |
1、2、5、10、20、50、100 Nm 200、500、1000 Nm |
輸入阻抗 |
385± 35 Ω |
|
靈敏度 |
1.5 ± 0．1 mv/V |
輸出阻抗 |
350 ± 3 Ω |
|
綜合精度 |
0.1 %F·S |
絕緣阻抗 |
≥ 2000 MΩ |
|
蠕變 |
±0．05 %F·S/30min |
激勵電壓 |
5 ～ 12 VDC |
|
非線性 |
±0.05 %F·S |
工作溫度范圍 |
-30 ～ ﹢70℃ |
|
滯后誤差 |
±0.05 %F·S |
允許過負荷 |
120 %F·S |
|
重復性誤差 |
±0.05 %F·S |
密封等級 |
IP66 |
|
零點溫度系數 |
±0．03 %F·S/10℃ |
材質 |
合金鋼 |
|
輸出溫度系數 |
±0．03 %F·S/10℃ |
線纜 |
φ3 × 2000 mm |

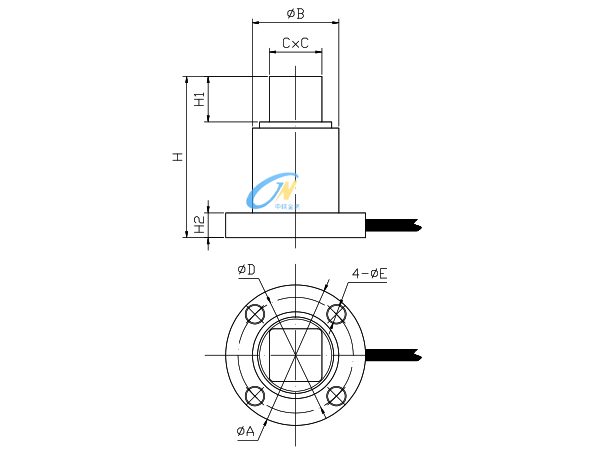

產品尺寸：
量程
ΦA
ΦB
C
ΦD
ΦE
H
H1
H2
0 ～ 200 Nm
59
31.5
12.5
45
6.5
55
12
11
300、500 Nm
68
42
25.5
56
8.5
78
22
12
1000 Nm
105
30
82
12.5
85
21.5
19
58
