稱重模塊

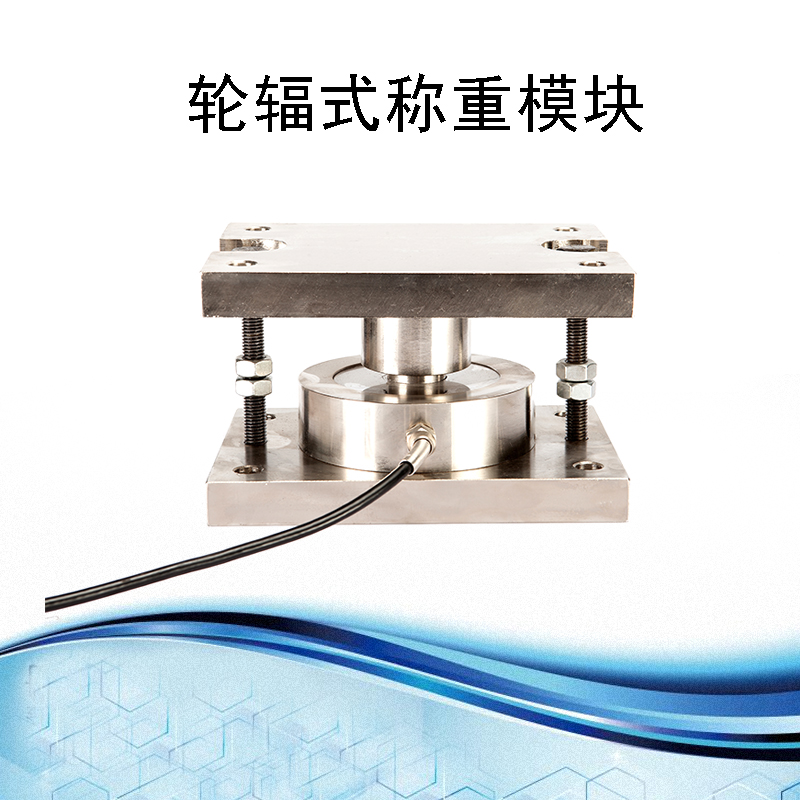

BCMK-U型 輪輻式稱重模塊
特點及用途：
高精度、高可靠性、抗偏載力好。結構簡單，安裝方便。
適用于電子地中衡、料倉秤、軌道衡、平臺秤、汽車衡等物量測量與控制等場所。
技術參數：
|
量程 |
2、3、5、10、15、20 t |
輸入阻抗 |
735 ± 35 Ω |
|
靈敏度 |
2.0 ± 0．1 mv/V |
輸出阻抗 |
700 ± 3 Ω |
|
綜合精度 |
0．05 %F·S |
絕緣阻抗 |
≥ 2000 MΩ |
|
蠕變 |
±0．03 %F·S/30min |
激勵電壓 |
5 ～ 12 VDC |
|
非線性 |
±0．03 %F·S |
工作溫度范圍 |
-20 ～ ﹢70℃ |
|
滯后誤差 |
±0．03 %F·S |
允許過負荷 |
120 %F·S |
|
重復性誤差 |
±0．03 %F·S |
密封等級 |
IP66 |
|
零點溫度系數 |
±0．02 %F·S/10℃ |
材質 |
合金鋼 |
|
輸出溫度系數 |
±0．02 %F·S/10℃ |
線纜 |
φ5 × 2000 mm |

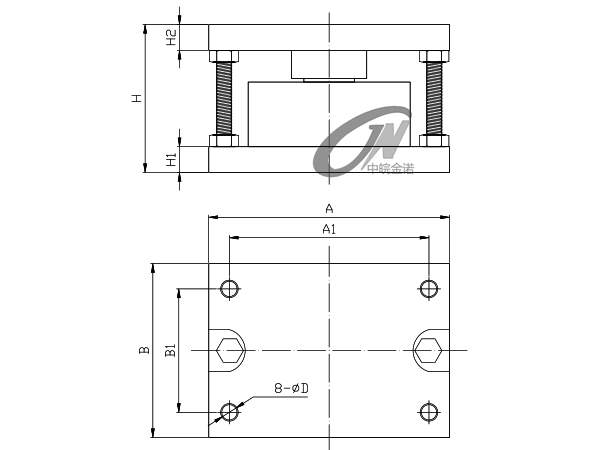

產品尺寸：
|
量程 |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
ΦD |
|
2 ～ 5 t |
160 |
135 |
115 |
90 |
100 |
20 |
20 |
11 |
|
10 ～ 30 t |
200 |
160 |
160 |
125 |
145 |
25 |
25 |
13 |
|
50 t |
240 |
200 |
180 |
135 |
175 |
30 |
30 |
17 |
|
75 ～100 t |
300 |
260 |
240 |
200 |
240 |
35 |
35 |
17 |
BCMK-U
