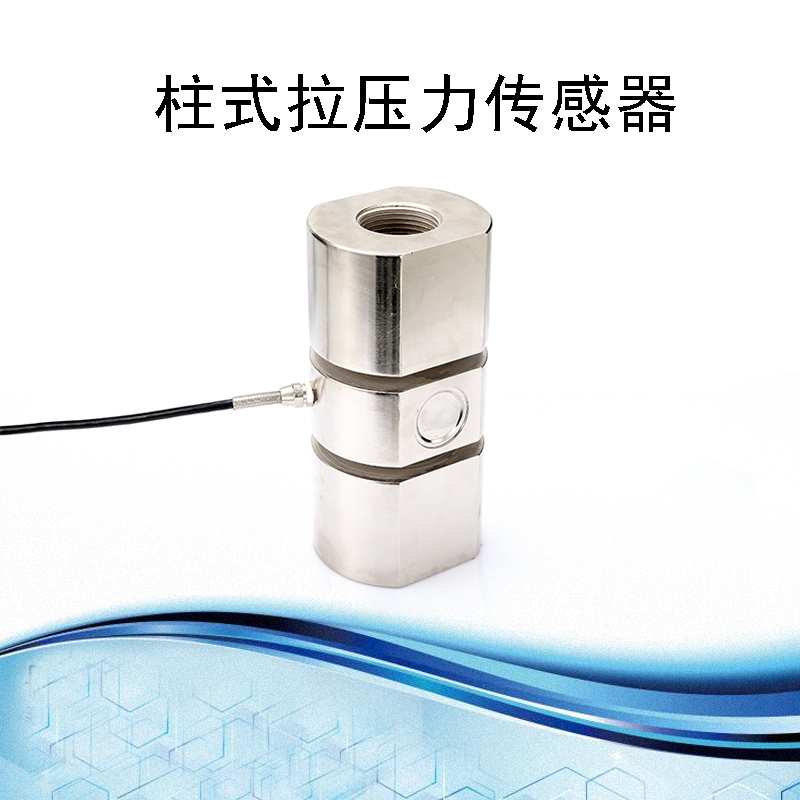

柱式拉力傳感器
BCLT-1型 柱式拉力傳感器
特點及用途：
高精度、高可靠性、抗偏載力。
適用于吊秤、桿件拉、壓力等測力系統。
技術參數：
量程
100、200、300、500、1000 kg
2、3、5、10、15、20、30、50 t
輸入阻抗
735 ± 35 Ω
靈敏度
2．0 ± 0．1 mv/V
輸出阻抗
700 ± 3 Ω
綜合精度
0．1 %F·S
絕緣阻抗
≥ 2000 MΩ
蠕變
±0．05 %F·S/30min
激勵電壓
5 ～ 12 VDC
非線性
±0．05 %F·S
工作溫度范圍
-20 ～ ﹢70℃
滯后誤差
±0．05 %F·S
允許過負荷
120 %F·S
重復性誤差
±0．05 %F·S
密封等級
IP66
零點溫度系數
±0．02 %F·S/10℃
材質
合金鋼
輸出溫度系數
±0．02 %F·S/10℃
線纜
φ5 × 2000
mm

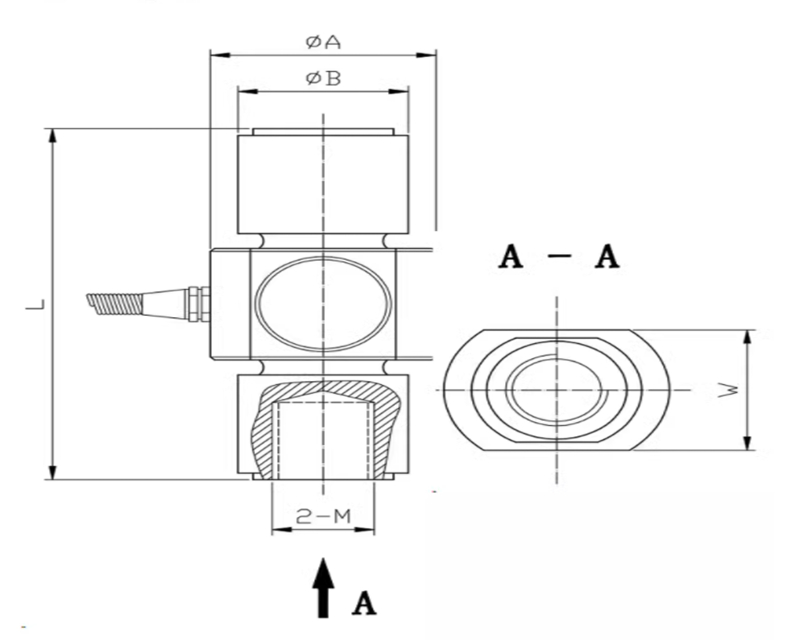

產品尺寸：
|
量程 |
L |
φA |
φB |
M |
|
0.1 ～ 2 t |
104 |
56 |
41 |
M16x1.5 |
|
5 t |
100 |
69 |
38 |
M24x2 |
|
7.5t、10t |
128 |
84 |
48 |
M30x3 |
|
15t、20t |
154 |
94 |
60 |
M36x4 |
|
30、40 t |
176 |
108 |
80 |
M42x4 |
|
50 t |
260 |
120 |
110 |
M42x5.5 |
|
75 ～ 200 t |
尺寸根據客戶需要 |
|||
